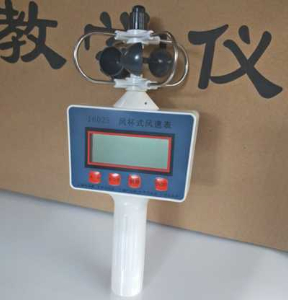

风杯式风速表（小学科学仪器）

旋转式风速仪的感应部分是一个固定在转轴上的感应风的组件。常见的有风杯式风速表、螺旋桨 式风速计。

前普遍采用的测定风速的仪器是风杯式风速计，它的感应部分是由三个或四个圆锥形或半球形的空杯组成。空心杯壳固定在互成120°的三叉星形支架上或互成90°的十字形支架上，杯的凹面顺着一个方向排列，整个横臂架则固定在一根垂直的旋转轴上。

当风从左方吹来时，风杯1与风向平行，风对风杯1的压力在最直于风杯轴方向上的分力近似为零。风杯2与3同风向成60度角相交，对风杯2而言，其凹面迎着风，承受的风压最大;风杯3其凸面迎风，风的绕流作用使其所受风压比风杯2小，由于风杯2与风杯3在垂直于风杯轴方向上的压力差，而使风杯开始顺时针方向旋转，风速越大，起始的压力差越大，产生的加速度越大，风杯转动越快。

风杯开始转动后，由于杯2顺着风的方向转动，受风的压力相对减小，而杯3迎着风以同样的速度转动，所受风压相对增大，风压差不断减小，经过一段时间后（风速不变时），作用在三个风杯上的分压差为零时，风杯就变作匀速转动。这样根据风杯的转速（每秒钟转的圈数）就可以确定风速的大小。

当风杯转动时，带动同轴的多齿截光盘或磁棒转动，通过电路得到与风杯转速成正比的脉冲信号，该脉冲信号由计数器计数，经换算后就能得出实际风速值。目前新型转杯风速表均是采用三杯的，并且锥形杯的性能比半球形的好,当风速增加时转杯能迅速增加转速，以适应气流速度,风速减小时，由于惯性影响，转速却不能立即下降,旋转式风速表在阵性风里指示的风速一般是偏高的成为过高效应（产生的平均误差约为10%）
